撥動開關有什么接通原理分析？

撥動開關是通過撥動開關柄來帶動滑塊或滑片的滑動，從而控制開關觸的接通與斷開。 撥動開關分為單極雙位和雙極雙位兩種結構形式，主要用于電源電路的控制及工作狀態電路的切換。 撥動開關的導針接通產生信號，信號在導通狀態時滾珠的輕微移動會產生不易察覺的閃斷，一般不通工作電流，只通低電流接通信號以觸發IC，以免閃斷產生接觸不良的情況。大多數滾珠開關只感應兩個方向的通斷信號。
一、撥動開關的注意事項：
1.焊錫。布線設計和焊錫方法應避免導致，熔錫流到PC板上平面，這樣會引起接觸不良。
2.驅動臂。切勿使操作點遠離滑柄中心線，基于同樣理由，兩者距離B越短越好。

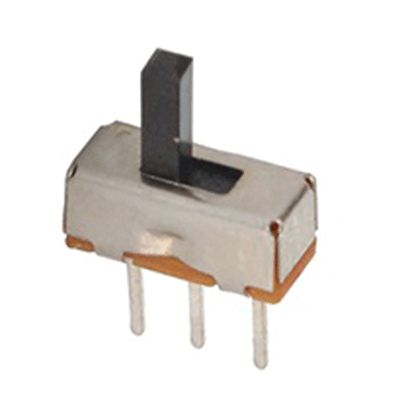

撥動開關
3.滑柄長度。長度越短越好（至少5mm）在滑柄的寬度A不變情形下，滑柄長度愈短，手感愈好，另出力點愈高，手感愈差。
4.慎用化學品。撥動開關底板因使用了諸如聚碳酸酯等合成樹脂，所以應避免將電位器暴露于氨、胺、堿溶液、蘇烴、酮、酯、鹵烴等化學物品濃烈氣氛中。
5.慎用助焊劑。焊錫時應避免使用水溶性助焊劑，否則將會對構成撥動開關的金屬和其他材料產生不良影響。
6.低溫工作。當產品是用于低溫環境時，如寒帶的汽車收音機或汽車音響等，本公司按客戶要求提供手感舒適產品，請定貨時加以說明。
